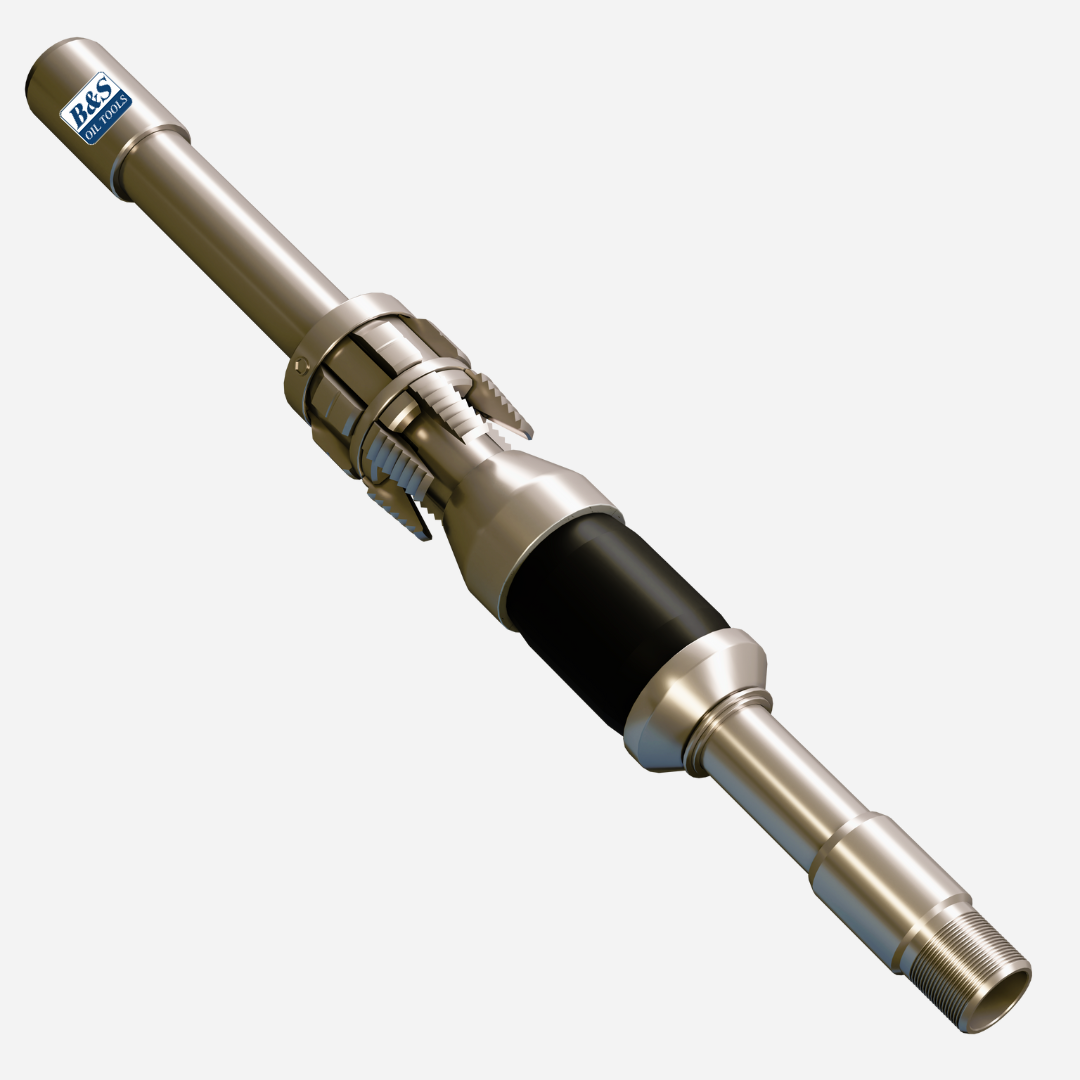

OBTURADOR MECÂNICO MODELO “AD-1”
Descritivo
O Obturador Mecânico Modelo “AD-1” é um obturador recuperável de assentamento por tração de ancoragem simples. Compacto, de baixo custo e pode ser utilizado na maioria das aplicações em poços de produção com baixa pressão, poços injetores de água, e aplicações de trabalho com pressão. É utilizado principalmente para injeção de água, mas também para estimulação de poços, testes e fraturamento da formação. Como o “AD-1” é um obturador por tração, é ideal para ser utilizado em poços rasos onde não se obtem peso suficiente para o assentamento.
Opera com pressão diferencial de até 3000 psi;
Temperatura máxima de trabalho de 250 °F (121 °C);
Disponível nos tamanhos de 5.1/2” e 7”.
O Obturador Mecânico Modelo “ADL-1” é uma versão “large bore” do obturador “AD-1”. As características, vantagens e procedimentos operacionais são os mesmos que dos obturadores “AD-1”.
Benefícios
- Obturador simples e econômico para injeção de fluidos;
- Possui um sistema de “by-pass”;
- Três opções de desassentamento: compressão e ¼” de volta da coluna, rompimento do anel de cisalhamento por tração e desassentamento de emergência por giro à direita permitindo a recuperação da coluna de produção;
- Cunhas do tipo “Rocker”;
- Elemento de vedação único;
- Diâmetro interno de passagem maior que o drift da coluna de produção, permitindo operações com instrumentos através do obturador;
- Pode ser oferecido com mandril alongado para fácil pescaria em caso de emergência.
Nota: Disponível versão com revestimento de níquel químico por interdifusão.
Aplicações
- Aplicações em poços de produção com baixa pressão;
- Poços injetores, principalmente para injeção de água;
- Estimulação de poços, testes e fraturamento da formação.
Operação
Desça o obturador até a profundidade de assentamento desejada, gire a coluna de produção ¼ de volta para a esquerda, levante e tracione a coluna de produção até alcançar o valor de tração especificada para empacotar o elemento de vedação e fixar as cunhas no revestimento.
Para desassentar o obturador, desça a coluna de produção pelo menos 1 pé abaixo do necessário para aliviar tensão e fazer que o pino “J” passe completamente para a parte superior do rasgo “J”. Gire a coluna de produção para a direita em ¼ de volta no obturador, o que fará com que as cunhas fiquem na posição de liberação. O obturador pode ser colocado em uma nova posição e assentado novamente, ou desassentado.
Outra forma de desassentar o obturador é rompendo o anel de cisalhamento tracionando a coluna, com força de tração especificada pelo cliente. Após o rompimento basta elevar a coluna e retirar o obturador do poço.
Em casos onde não seja possível o desassentamento padrão do obturador, as roscas esquerdas da conexão superior do obturador permitirão a recuperação da coluna de produção.
