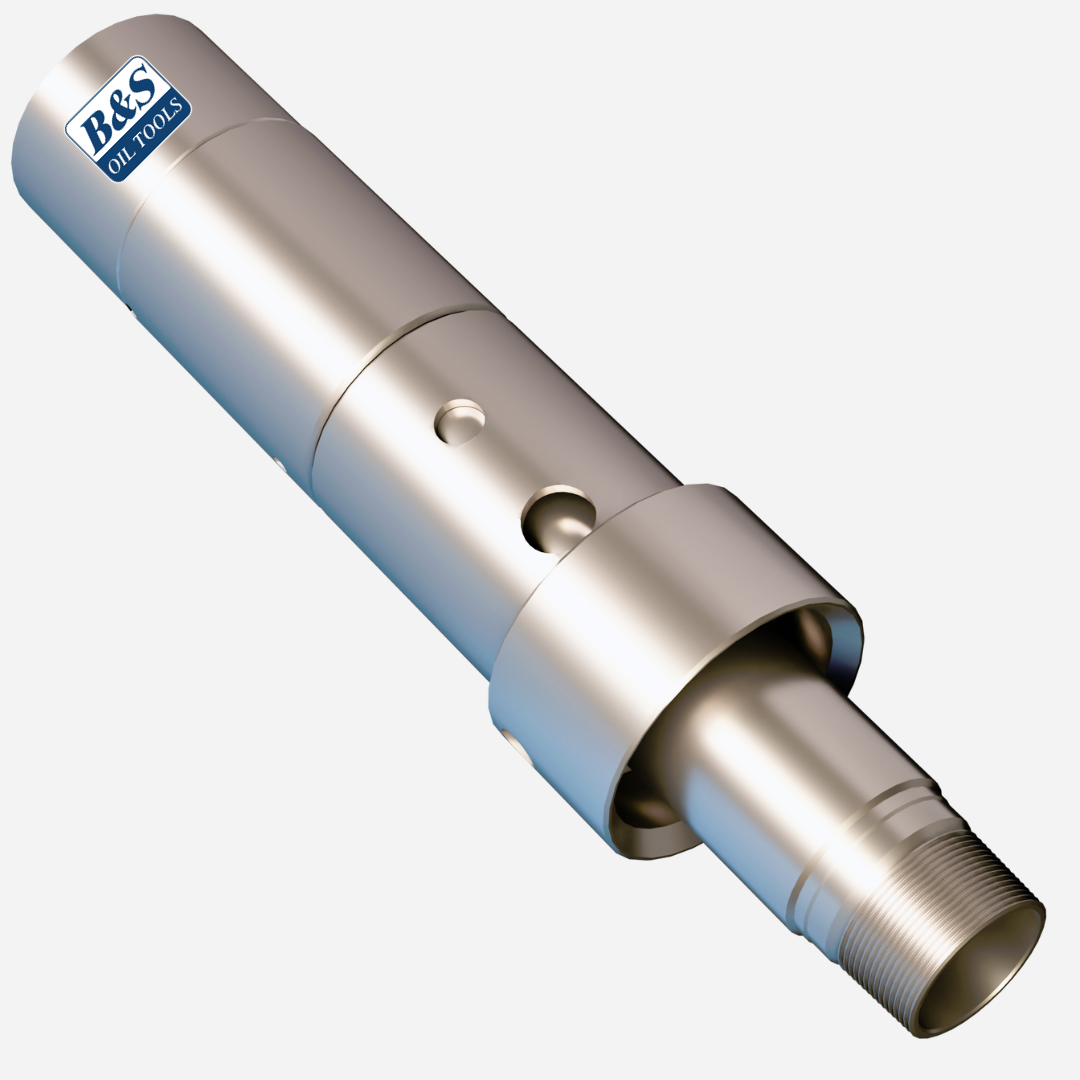

CONECTOR “ON-OFF” LYNES MODELO CD
Descritivo
O Conector “ON-OFF” LYNES Modelo “CD” é um conector divisor de coluna de produção, utilizado para conectar e desconectar a coluna de produção do obturador. Também pode ser usado como uma junta de segurança ao ser colocada em qualquer posição desejada na coluna de produção.
Opera com pressão diferencial de até 5000 psi;
Limite máximo de tração de 104000 lbf;
Disponível para conexões rosqueadas de 2.3/8” EU 8 RD e 2.7/8” EU 8 RD.
Benefícios
- Composto por um “Niple” conector e um corpo com pino “J”;
- Os parafusos de cisalhamento impedem a desconexão;
- Os selos podem ser substituídos permitindo que o conector seja utilizado em poços com injeção a vapor;
- Baixo custo de manutenção.
Operação
Para desconectar, aplique torque à esquerda na coluna de produção e continue descendo a coluna de produção até que o peso seja suficiente para cisalhar os parafusos e desconectar. A seguir, levante a coluna de produção, separando o corpo com pino “J” do “Niple” conector.
Para conectar novamente, aplique peso na coluna de produção e em seguida aplique torque à direita na coluna ao mesmo tempo em que eleva a coluna de produção.
