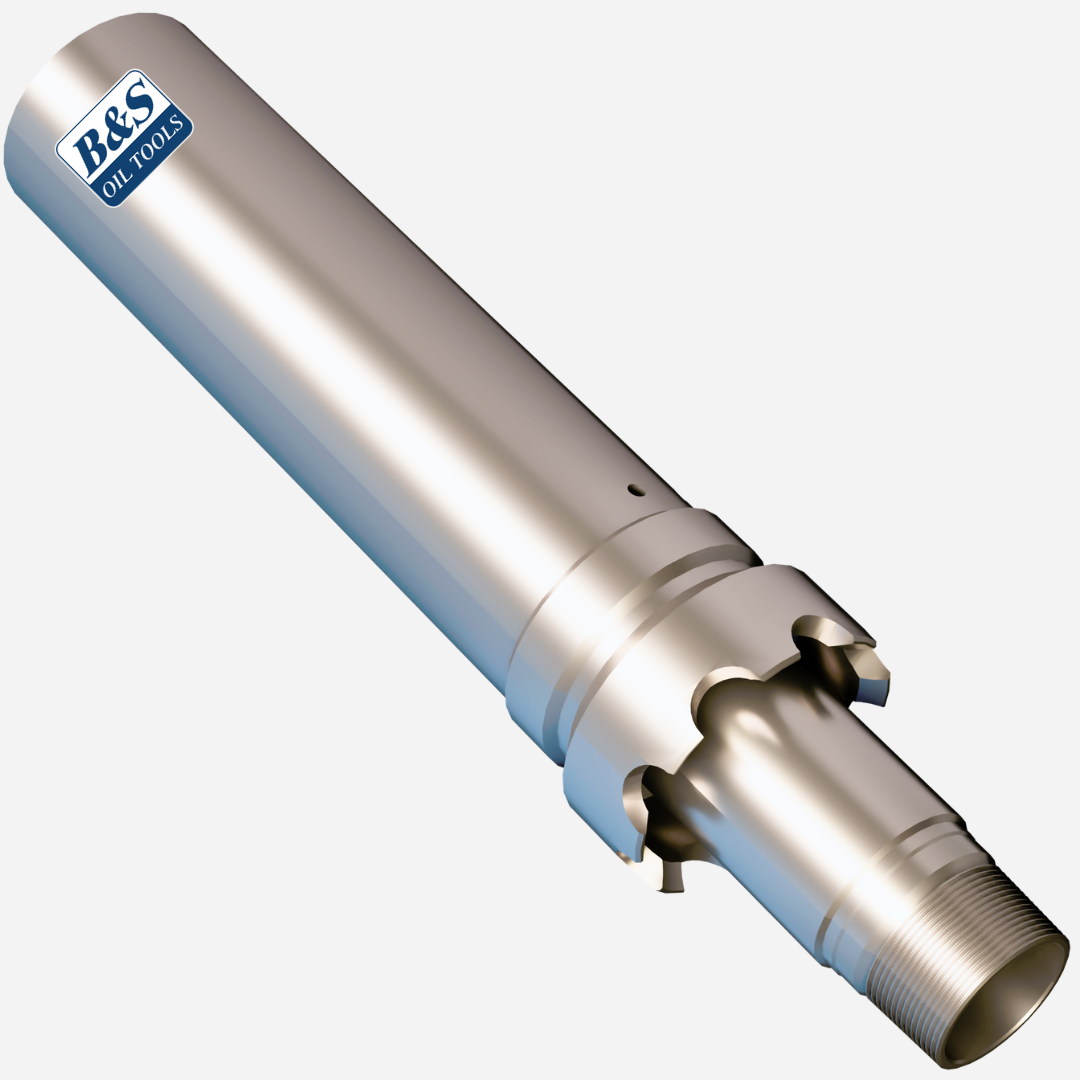

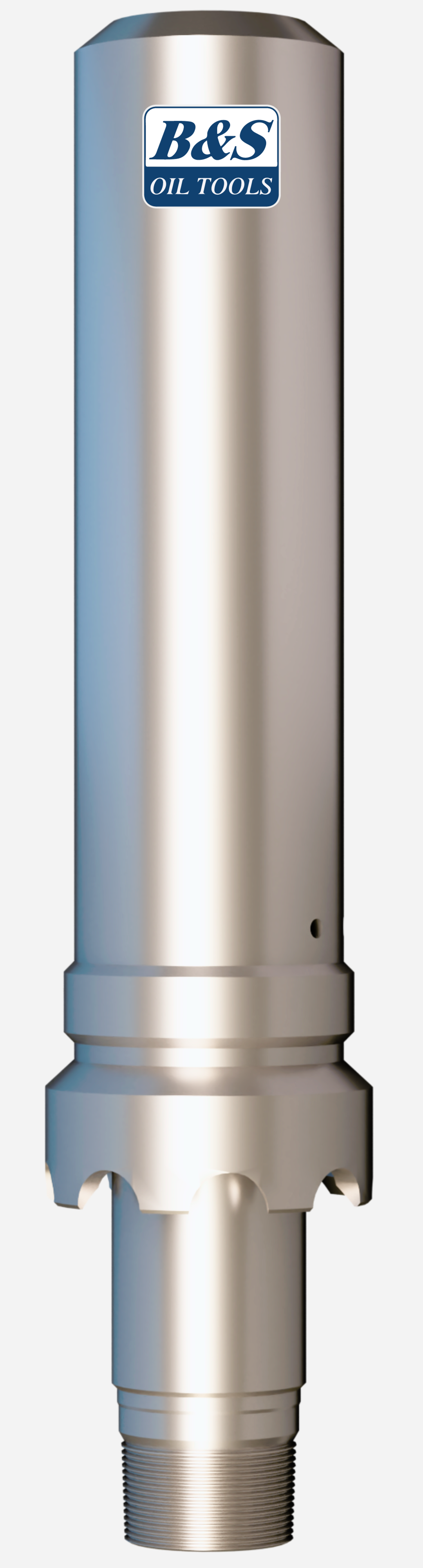

CONECTOR DE COLUNA MODELO L1
Descritivo
O Conector de Coluna Modelo “L1” é um conector divisor de coluna de produção, utilizado para conectar e desconectar a coluna de produção do obturador. É uma versão mais simples do Conector “On-Off” Lynes Modelo CD, com desassentamento por rotação à esquerda.
Opera com pressão diferencial de até 5000 psi;
Limite máximo de tração de 104000 lbf;
Projetado e testado para conexões rosqueadas de 2.3/8” EU 8 RD e 2.7/8” EU 8 RD.
Benefícios
- É composto de um “Niple” conector e um corpo com pino “J”;
- Os parafusos de cisalhamento impedem a desconexão;
- Os selos podem ser substituídos permitindo que o conector seja utilizado em poços de injeção a vapor.
Operação
Para desconectar o conector é necessário aplicar torque à esquerda na coluna de produção e continuar descendo a coluna de produção até que o peso seja suficiente para cisalhar os parafusos e desconectar. Em seguida, é necessário levantar a coluna, separando o corpo com pino “J” do “Niple” conector.
Para conectar novamente, é necessário descer a coluna de produção até atingir determinado peso, seguido de torque à direita.
