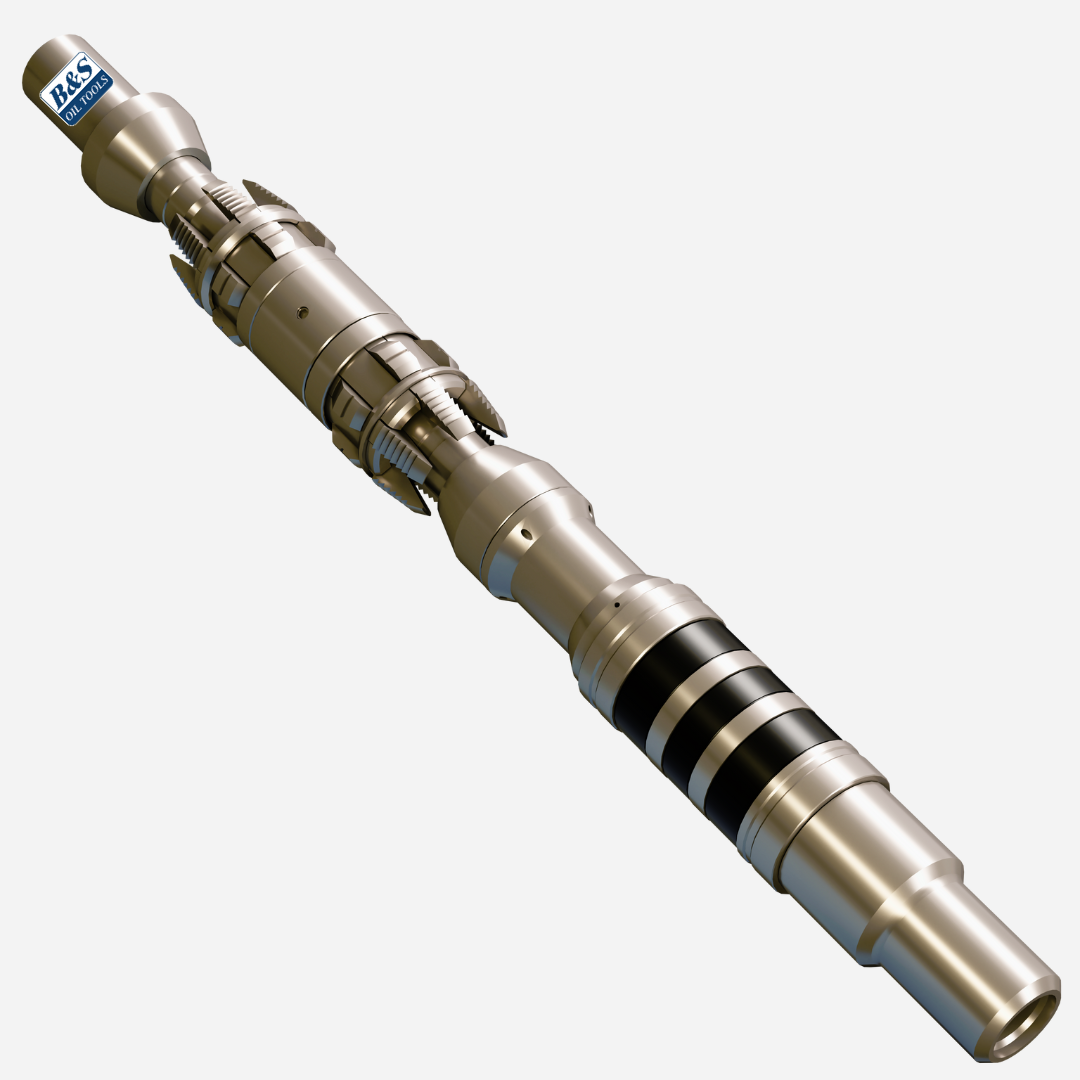

OBTURADOR MECÂNICO CIMENTADOR MODELO “FB Full Bore” (C-1)
Descritivo
O Obturador Mecânico Cimentador Modelo “FB Full Bore” é um obturador de cimentação modelo “Full Bore”, recuperável e de passagem plena, de assentamento por rotação, indicado para serviços pesados. É utilizado para operações de cimentação, fraturamento da formação, teste de revestimento e operações de tratamento. Simples e robusto para isolamento de zonas, com dois mecanismos de desassentamento emergencial.
Opera com pressão diferencial de até 10000 psi;
Temperatura máxima de trabalho de 275 °F (135 °C);
Disponível nos tamanhos de 5.1/2” e 7”.
Benefícios
- Simples e robusto para isolamento de zonas;
- Mantêm pressão acima e abaixo dos elementos de vedação;
- Sistema de circulação, mesmo após o assentamento das cunhas;
- Sistema “by-pass”;
- Possui dois mecanismos de desassentamento emergencial;
- Elementos de vedação tripla.
Aplicações
- Utilizado em operações de tratamento;
- Utilizado para operações de cimentação;
- Utilizado para testes de revestimento e fraturamento da formação.
Operação
Para assentar o Modelo “FB”, o obturador deve ser descido na profundidade de assentamento desejada, depois rotacionado ¾ de volta à direita, seguido da aplicação de uma força de tração especificada para movimentar os cones sob as cunhas de assentamento, ancorando o obturador e energizando os elementos de vedação.
Para desassentar o Modelo “FB” deve-se equalizar a pressão na ferramenta, seguido da aplicação de peso na coluna para desempacotar os elementos de vedação. Depois, rotacione ¾ de volta à esquerda no obturador para desassentar o obturador.
Caso não seja possível utilizar esse método, aplicar força de tração enquanto torqueia a coluna à direita. Essa operação fará com que a rosca do mandril se solte da rosca do substituto inferior e após isso permitirá que o anel limitador caia no canal inferior do mandril, propiciando que o conjunto das cunhas fique travado em uma posição segura.
Caso ainda assim não desassente, o obturador deve ser tracionado com a força mínima especificada para que o anel suporte do cone seja rompido, desassentando o obturador.
