OBTURADOR HIDRÁULICO MODELO “FH” E “FHL”
Descritivo

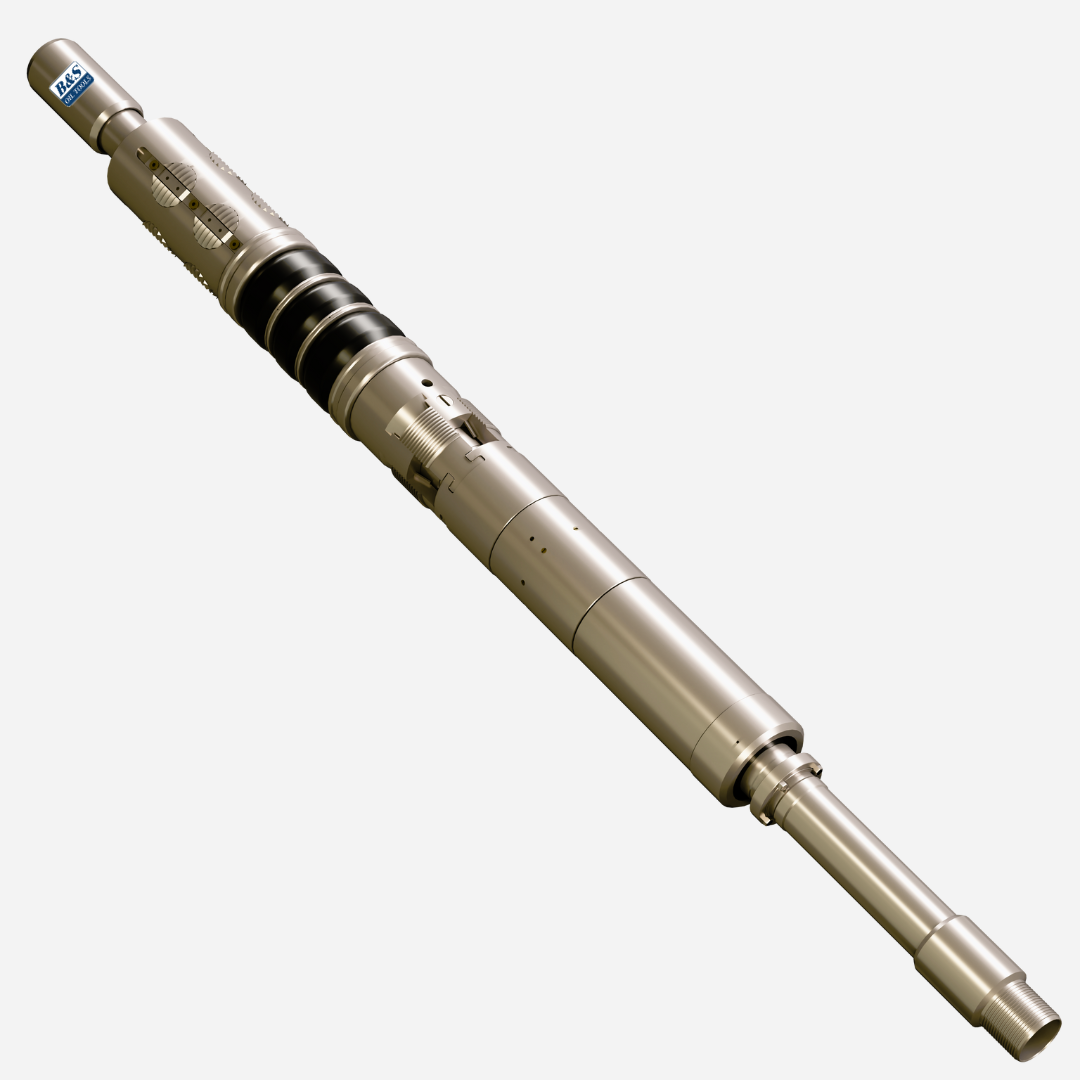

O Obturador Hidrostático Modelo “FH” é um obturador recuperável, assentado ao aplicar pressão na coluna de produção contra um dispositivo de tamponamento abaixo do obturador. Permite que a coluna de produção fique na condição de compressão ou neutra.
O Obturador Hidrostático Modelo “FHL” é uma versão “large bore” do Modelo “FH”, com as mesmas características, vantagens e procedimentos operacionais.
Utilizado para produção, injeção e isolamento de zonas, em completações seletivas individuais ou duplas com vários obturadores, em poços desviados ou profundos.
Opera com pressão diferencial de até 7500 psi (6000 psi para o 5”);
Temperatura máxima de trabalho de 275 °F (135 °C);
Disponível nos tamanhos de 5”, 5.1/2”, 7” e 9.5/8”.
Benefícios
- Assentamento hidráulico em poços com baixa pressão hidrostática
- Sem necessidade de manobras na coluna de produção
- Durante o assentamento o mandril não se moverá
- O assentamento é travado mecanicamente e reforçado por pressão hidrostática.
- Elementos de vedação tripla
- Sistema “hold down” acionado hidraulicamente por diferencial de pressão de baixo para cima
Aplicações
- Completações seletivas em instalações individuais ou completações duplas com vários obturadores;
- Poços desviados e profundos.
Operação
Para assentar o Modelo “FH”, pressurize a coluna de produção até alcançar um diferencial de pressão no obturador. Para isto, tampone temporariamente a coluna de produção abaixo do obturador. Em casos onde serão assentados mais de um Obturador “FH”, o dispositivo de tamponamento da coluna de produção deve ser instalado em algum ponto abaixo do último obturador.
Para assentar cada obturador individualmente, é necessário selecionar previamente o número de parafusos de cisalhamento para cada obturador, de 2 a 8 parafusos. É importante que os parafusos sejam do mesmo lote de fabricação para garantir o padrão dos valores de rompimento.
Para desassentar o obturador tracione a coluna até romper o anel de cisalhamento, com força de tração especificada pelo cliente. Após o rompimento, basta elevar a coluna e retirar o obturador do poço.
