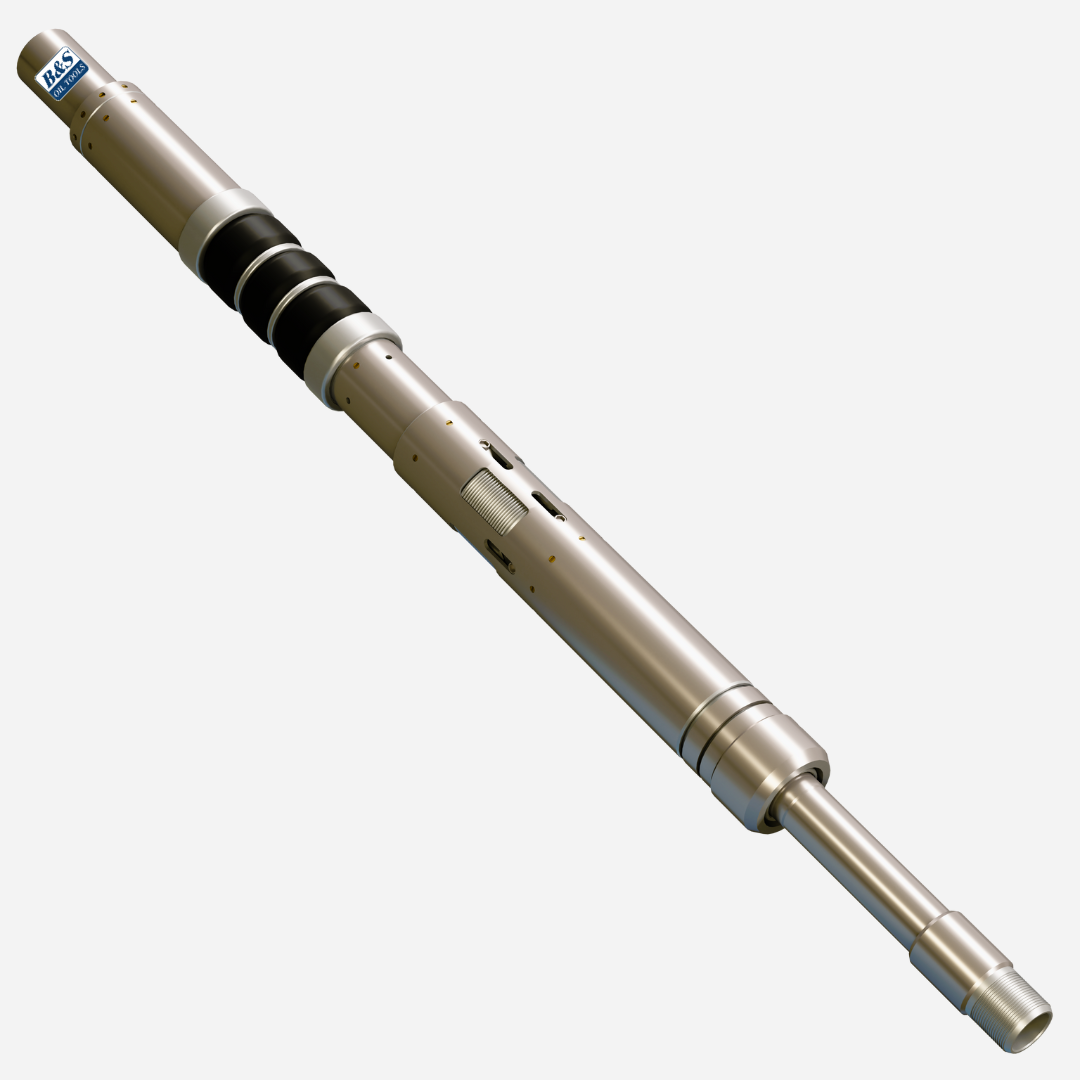

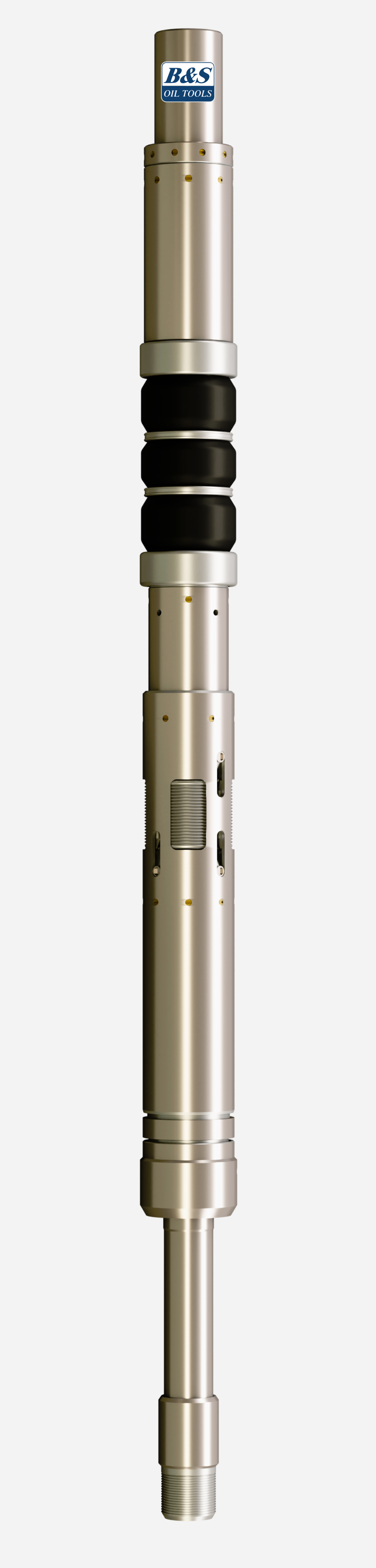

OBTURADOR HIDRÁULICO MODELO “HH” E “HHL”
Descritivo
O Obturador Hidráulico Modelo “HH” é um obturador recuperável, assentado ao aplicar pressão na coluna de produção contra um dispositivo de tamponamento abaixo do obturador. Permite que a coluna fique na condição de compressão ou neutra.
O Obturador Hidráulico Modelo “HHL” é uma versão “large bore” do Modelo “HH”, com as mesmas características, vantagens e procedimentos operacionais.
Utilizado para produção, injeção e isolamento de zonas, em completações seletivas individuais ou duplas com vários obturadores, em poços desviados ou profundos.
Opera com pressão diferencial de até 5000 psi (6000 psi para o 9.5/8”);
Temperatura máxima de trabalho de 275 °F (135°C);
Disponível nos tamanhos de 5.1/2”, 7” e 9.5/8”.
Benefícios
- Assentamento hidráulico;
- Sem necessidade de manobras na coluna de produção;
- Desassentamento por cisalhamento ajustável em campo;
- Desassentamento por tração;
- Pistão travador de segurança para evitar desassentamento prematuro;
- Elementos de vedação tripla;
Aplicações
- Completações seletivas em instalações individuais ou completações duplas com vários obturadores;
- Poços desviados e profundos.
Operação
Para assentar o Modelo “HH”, é necessário aplicar pressão na coluna de produção para romper os parafusos de cisalhamento que travam o mecanismo de assentamento. Por isso, o equipamento deve ser descido com algum dispositivo atrelado no substituto inferior. Este equipamento possui 03 (três) conjuntos de parafusos de cisalhamento, o que divide a operação de assentamento em 03 (três) etapas. Cada conjunto deste se rompe com uma pressão de diferente, de maneira crescente. A quantidade de parafusos define o valor de pressão a ser utilizada na operação de assentamento para cada etapa de rompimento. Caso o valor de pressão não se adeque as necessidades do cliente, entrar em contato com setor de vendas para checar disponibilidade de alteração.
Com o rompimento dos parafusos do primeiro estágio os elementos de vedação se comprimem e fazem a vedação do ambiente abaixo e acima do obturador. Com o rompimento do segundo estágio o cone superior se desloca, fixando parcialmente a cunha na coluna. Com o rompimento dos parafusos do terceiro estágio o cone inferior se desloca fixando completamente a cunha e finalizando a operação de assentamento.
Para garantir o assentamento correto do obturador modelo HH, a coluna de produção deve ser pressurizada com, pelo menos, a pressão de assentamento mínima e mantida por 15 minutos após o rompimento dos parafusos de cisalhamento.
Para desassentar o Modelo “HH”, é necessário equalizar as pressões acima e abaixo do obturador, seguido da aplicação de força de tração para romper os parafusos de cisalhamento. Ao tracionar estes parafusos, é rompida a fixação da pinça com o corpo desta, permitindo assim o desassentamento pois o mandril está acoplado ao substituto superior e pinça.
Caso não seja possível utilizar esse método, é necessário que se aplique torque na coluna de produção no sentido horário, rompendo assim os parafusos de cisalhamento que travam o dispositivo de desassentamento. Continue a operação após o rompimento, girando a coluna de produção até que o substituto desenrosque da pinça (mínimo 9 voltas no substituto), tracione levemente a coluna de produção até a liberação do sistema. Continue tracionando a coluna de produção e retire o obturador do poço.
Para mais informações, solicite o Data Sheet e/ou consulte o Setor de Engenharia da B&S Oil Tools.
